Hvilke materialer og beleggsteknologier brukes vanligvis i OMTD-filmproduksjon?

Optolectronic Mapping Transparent Display (OMTD)-film representerer et gjennombrudd innen transparent skjermteknologi, som kombinerer optisk klarhet med presis elektronisk ytelse. Strukturen og sammensetningen er et resultat av avansert materialteknikk og belegningsprosesser designet for å oppnå både høy gjennomsiktighet og pålitelig ledningsevne. Å forstå materialene og beleggsteknologiene bak OMTD-film hjelper til med å forklare hvorfor den har blitt en viktig komponent i transparente skjermer, heads-up-skjermer og neste generasjons smarte vinduer.

1. Base substratmaterialer

Grunnlaget for OMTD film består vanligvis av polymersubstrater med høy gjennomsiktighet som gir både mekanisk stabilitet og optisk klarhet. Vanlige materialer inkluderer:

• Polyetylentereftalat (PET): Tilbyr utmerket optisk transmittans, fleksibilitet og kostnadseffektivitet. Det er mye brukt i fleksible skjermapplikasjoner.
• Polykarbonat (PC): Kjent for høy slagfasthet og god dimensjonsstabilitet, brukes PC-substrater ofte når mekanisk holdbarhet er kritisk.
• Polyimid (PI): Egnet for høytemperaturapplikasjoner og fleksibel elektronikk på grunn av sin termiske stabilitet og bøyeutholdenhet.
• Glasssubstrat: For stive skjermer gir ultratynt glass overlegen optisk flathet og minimal forvrengning.

Disse underlagene danner den strukturelle basen som de optoelektroniske lagene er avsatt på.

2. Ledende lagmaterialer

Det ledende laget er den funksjonelle kjernen i OMTD-film, som muliggjør elektrisk strømflyt uten at det går på bekostning av gjennomsiktigheten. Flere avanserte materialer brukes avhengig av designkravene:

• Indium Tin Oxide (ITO): Et lenge etablert transparent ledende oksid med utmerket ledningsevne og optisk ytelse, selv om det har begrensninger i fleksibilitet og kostnad.
• Sølv nanotråder (AgNWs): Gir overlegen fleksibilitet og lav arkmotstand, noe som gjør dem egnet for bøyelige transparente filmer.
• Grafen: Tilbyr høy elektrisk ledningsevne, mekanisk styrke og gjennomsiktighet, med økende interesse som neste generasjons ledende lagmateriale.
• Metal Mesh: Sammensatt av mikroskopiske metalliske gitter (ofte sølv, kobber eller nikkel), oppnår metallnettbelegg svært lav motstand mens de opprettholder høy optisk transmittans.
• Ledende polymerer (f.eks. PEDOT:PSS): Brukt for fleksible applikasjoner, balanserer ledende polymerer gjennomsiktighet, fleksibilitet og bearbeidbarhet.

Valget av ledende materiale avhenger av bruksbehov, kostnader og ønsket balanse mellom konduktivitet og optisk ytelse.

3. Optisk belegningsteknologi

For å forbedre visuell kvalitet inneholder OMTD-filmer ofte optiske belegg som styrer lysrefleksjon, transmisjon og fargeensartethet. Vanlige optiske belegg inkluderer:

• Anti-reflekterende (AR) belegg: Minimer gjenskinn og refleksjonstap for å forbedre skjermens klarhet.
• Høybrytningsindekslag: Brukes til å kontrollere lysbanen og redusere spredning, og forbedre den generelle lysstyrken og fargekontrasten.
• Optiske kompensasjonslag: Balanser dobbeltbrytning eller vinkelfargeskift i skjermer, og sikrer jevn fargeytelse.

Disse beleggene påføres vanligvis ved hjelp av presisjons-tynnfilmavsetningsmetoder som sputtering, fordampning eller kjemisk dampavsetning.

4. Funksjonelle lagbelegg

Utover optiske og ledende lag inkluderer OMTD-filmer ofte funksjonelle belegg for økt holdbarhet og ytelse:

• Harde belegg: Øk overflatehardheten og ripebestandigheten, spesielt for utendørs eller bilbruk.
• Hydrofobe og oleofobe belegg: Avvis fuktighet, olje og fingeravtrykk for å opprettholde klar synlighet.
• UV- og infrarøde (IR) filtrerende lag: Beskytt filmen og den underliggende elektronikken mot ultrafiolett nedbrytning og kontroller termisk stråling.
• Adhesjonsfremmere og bufferlag: Forbedre bindingen mellom forskjellige materiallag og hindre delaminering under mekanisk påkjenning.

5. Beleggings- og avsetningsprosesser

Ytelsen til OMTD-film er svært avhengig av presisjonen til beleggingsteknologiene. Avanserte produksjonsprosesser som brukes inkluderer:

• Magnetronsputtering: En fysisk dampavsetningsteknikk for å lage jevne ledende eller optiske belegg med høy vedheftsstyrke.
• Atomic Layer Deposition (ALD): Tillater presis kontroll av filmtykkelse og sammensetning på atomnivå, brukt for ultratynne funksjonelle belegg.
• Roll-to-Roll (R2R) belegg: Muliggjør høyvolum, kontinuerlig produksjon av fleksible OMTD-filmer med jevn kvalitet.
• Blekkstråle- eller spraybelegg: Brukes til å mønstre ledende materialer som sølv nanotråder eller polymerer på fleksible underlag.

Hver prosess velges basert på målapplikasjonen, kostnadsstrukturen og nødvendig materialytelse.

6. Integrasjon og applikasjon

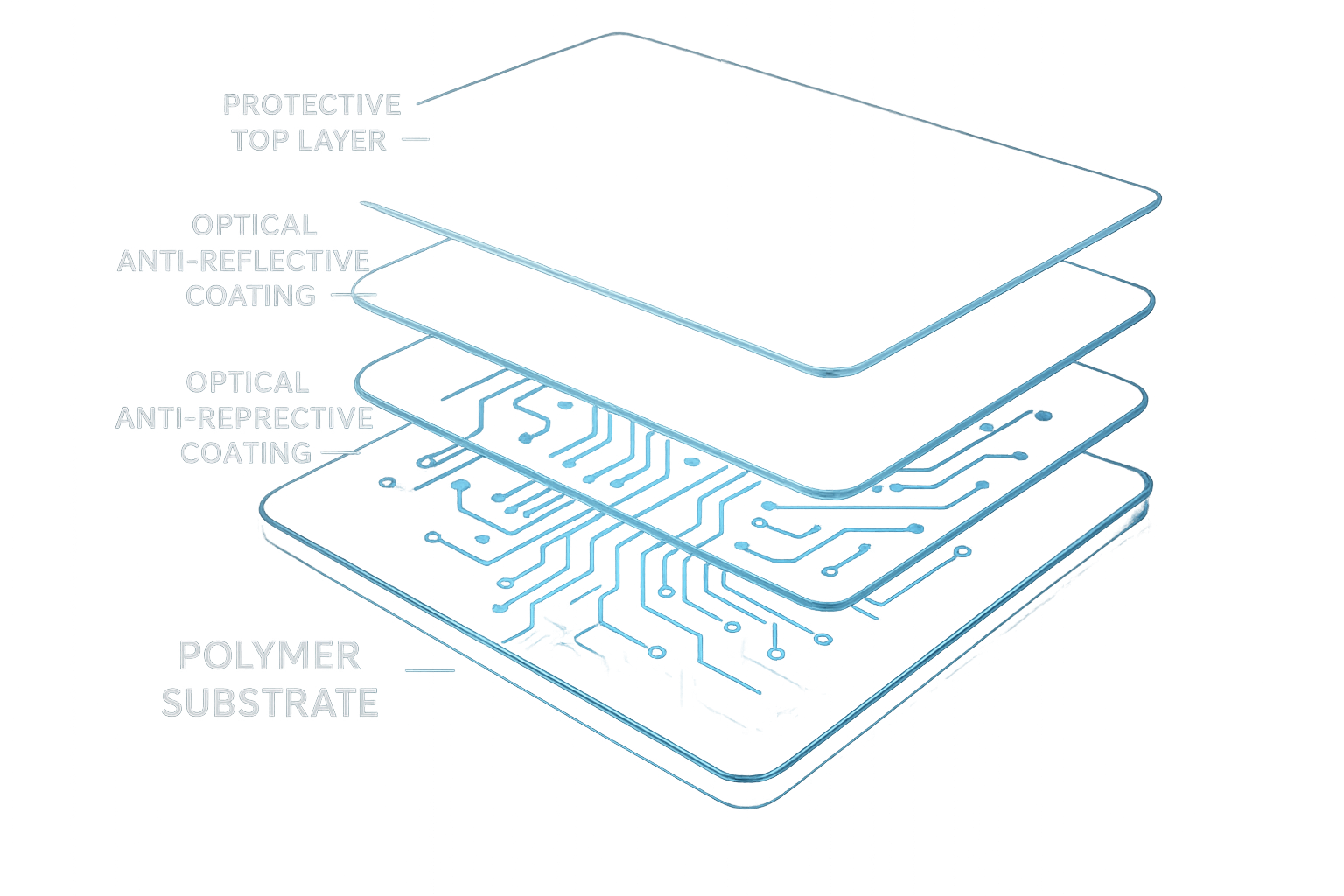

Etter belegg integreres de forskjellige lagene i en kompositt OMTD-film som tilbyr begge deler optisk transparens og elektronisk kartfunksjonalitet . Denne integrerte strukturen kan tilpasses for ulike bruksområder som gjennomsiktige OLED-paneler, utvidet virkelighet-skjermer, kjøretøys HUD-systemer eller smart detaljskilting.

Kombinasjonen av avansert materialvitenskap og presis beleggteknikk sikrer at OMTD-filmer opprettholder høy optisk transmittans (ofte over 90%), lav overflatemotstand og robust miljøstabilitet – nøkkelfaktorer for gjennomsiktig skjermytelse.

Oppsummert , OMTD filmproduksjon er avhengig av en synergistisk blanding av transparente polymer- eller glasssubstrater , ledende materialer som ITO, sølv nanotråder, eller grafen, og optiske og beskyttende belegg brukt gjennom avanserte avsetningsteknikker. Ettersom forskningen fortsetter, forventes forbedringer i materialfleksibilitet, ledningsevne og miljømessig utholdenhet å utvide utvalget av OMTD-filmapplikasjoner på tvers av neste generasjons skjerm- og optoelektroniske teknologier.
