Hvordan oppnår OMTD gjennomsiktighet på dagtid og nattbelysning?

Oversikt: prinsipp og lagdelt struktur

OMTD kombinerer mønstrede litografiske elektroder med flytende krystall (LC) lag for å produsere en film som er effektivt optisk nøytral når den ikke er strømførende og blir en synlig lyskartleggingsoverflate når den drives. Kjernestabelen inkluderer vanligvis et klart substrat, transparente ledende spor, et mønstret pikselelektrodelag produsert ved litografi, en flytende krystallcelle med kontrollert tykkelse og en tynn beskyttende innkapsling. Hvert element er optimalisert for å minimere spredning, refleksjon og fargetone i inaktiv tilstand (dagtid), samtidig som det gir høy kontrast og lysstyrke når det aktiveres om natten.

Hvordan åpenhet på dagtid oppnås

Usynlighet på dagtid er resultatet av optisk matching og LC-justering. Nøkkelmekanismer er:

• Indekstilpasning - underlagsmaterialer og lim er valgt slik at brytningsindeksene deres samsvarer nøye med LC og innkapslingsmiddel i udrevet tilstand, noe som reduserer Fresnel-refleksjoner og spredning.
• Homeotropisk eller plan LC-justering - LC-molekylene er forhåndsjustert (via gnidd polyimid eller fotojustering) slik at transmittert lys passerer gjennom med minimal dobbeltbrytning, og bevarer klarheten.
• Ultratynt cellegap – en kontrollert celleavstand fra nano- til mikronskala reduserer faseretardasjon og holder filmen optisk nøytral over synlige bølgelengder.
• Transparente elektroder og minimal metallisering – mønstrede elektroder bruker ITO, ultrafine metallnett eller ledende polymerer med høy gjennomsiktighet og ubetydelig visuelt fotavtrykk.

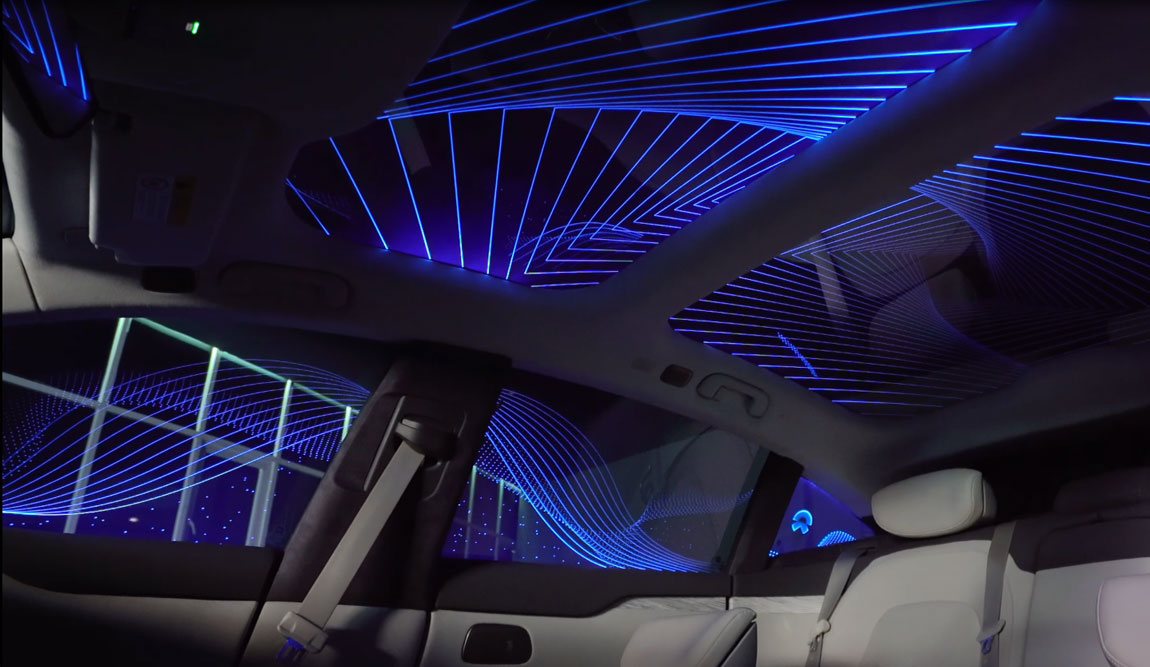

Hvordan nattbelysning og kartlegging fungerer

Om natten, OMTD film blir et aktivt optisk element. Belysning produseres ved å drive pikselområder med spenningsbølgeformer som endrer LC-tilstanden eller modulerer lys som injiseres fra dedikerte lyskilder. To praktiske tilnærminger er ofte brukt:

• Transmissiv modus med bak-/kantbelysning — LED-er (kantbelyst eller bak laminatet) gir lys som passerer gjennom drevne LC-piksler; spenning endrer LC-orientering for å tillate eller blokkere passasje, og danner synlige mønstre.
• Sprednings-/reflekterende modus – drevne piksler bytter LC til en spredningstilstand (eller bytter mikrostrukturer) slik at omgivelseslys eller injisert lys spres mot observatører, og skaper lyse kartlagte områder uten kraftig bakgrunnsbelysning.

Mønstergenerering håndteres av det litografisk definerte elektrodegitteret. En mikrokontroller eller kjøretøyhodeenhet sender raster- eller vektorkommandoer til sjåførelektronikken, som bruker spenninger per piksel for å oppnå gråtoner, enkel animasjon eller logoer med høy kontrast. Lysstyrken styres av LED-drivstrøm og pulsbreddemodulasjon; tilsynelatende skarphet avhenger av pikselstigning og visningsavstand.

Integrering i bilglass

Alternativer for filmintegrering påvirker ytelse og vedlikehold:

• Laminert mellom glasslag — filmen plasseres inne i det laminerte mellomlaget (PVB/SGP). Dette gir mekanisk beskyttelse, best optisk ensartethet og varighet egnet for frontruter og faste vinduer.
• Selvklebende ettermontering på innvendig rute – egnet for soltak eller bakvinduer der utskiftbarhet er ønskelig; optisk ytelse avhenger av limindeks og boblekontroll.
• Kantforseglede moduler — filmen er laget til en utskiftbar kassett med integrerte lysdioder og kontakter, som forenkler servicen, men legger til en liten ramme.

Elektriske og kontrollhensyn

OMTD krever lavspenningsdrivere og et digitalt kontrollgrensesnitt. Typiske elementer:

• Driver-ASIC-er som henter/senker pikselspenninger med multipleksing for å redusere kompleksiteten i ledningsnettet.
• Strømstyring knyttet til kjøretøyets CAN/12V-system med DC–DC-konvertering for LED-arrayer og driverskinner.
• Kommunikasjon via CAN, LIN eller dedikert seriell (SPI/I2C) for planlegging av innhold og lysstyrke; sikkerhetslåser (f.eks. deaktiveres i visse kjøremoduser) er avgjørende.

Termisk, holdbarhet og miljømessig ytelse

Praktisk utplassering krever oppmerksomhet på ekstreme temperaturer, UV-eksponering og mekanisk stress. Anbefalt ingeniørpraksis:

• Velg LC-materialer og lim med driftsområder fra minst −40 °C til 85 °C og bekreft at det ikke er noen synlig uklarhet etter termisk syklus.
• Bruk UV-stabile innkapslingsmidler og UV-filtre i glasslaminering for å forhindre gulning eller nedbrytning over år med soleksponering.
• Mekanisk slitestyrke: ytre glass beskytter filmen, men prosedyrer for rengjøring av indre overflater og harpikshardhet må valideres for å unngå mikroriper.

Sikkerhet, forskrifter og menneskelige faktorer

Overholdelse av regelverk er avgjørende. Primære bekymringer inkluderer:

• Sjåførdistraksjon – innhold må følge retningslinjer: unngå bevegelige eller høykontrastanimasjoner i førerens primære synsfelt og gi en enkel deaktiveringsfunksjon.
• Glassstandarder - laminerte eller belagte vinduer må fortsatt oppfylle FMVSS/CADR/UNECE-glasstransmittans, avrimings- og knuseytelse.
• EMC og EMI - sjåfører og LED-sjåfører må overholde EMC-grenser for biler for å unngå forstyrrelser med kjøretøysystemer.

Tilpasning, pikseldesign og visuell ytelse

Designvariabler bestemmer den endelige visuelle kvaliteten:

• Pikselstigning og fyllfaktorkontroll skarphet og logotrohet; for visning på nært hold kreves finere litografi.
• Gråtoner oppnås via spenningsnivåer, PWM av lysdioder, eller tidsmessig vibrering; fargeevnen avhenger av lysinjeksjon med flere bølgelengder eller fargefilterlag, noe som kan øke kompleksiteten.
• Adaptive lysstyrkesensorer tillater automatisk skalering natt/dag for å unngå gjenskinn og spare strøm.

Livssyklus, vedlikehold og produksjonshensyn

Produksjons- og serviceplanlegging bør ta for seg:

Feltvedlikehold bør favorisere utskiftbare moduler der det er mulig. Forventet levetid avhenger av valg av LED og LC; med komponenter i bilindustrien er et konservativt mål 5–10 år eller 100 000 byttetimer med riktig termisk styring.

Implementeringssjekkliste for ingeniører

• Definer nødvendig pikseloppløsning og visningsavstander for å angi litografispesifikasjoner.
• Velg LC-materialer og lim med validerte optiske og termiske stabilitetsområder.
• Design LED-injeksjon og driverelektronikk med kjøretøyintegrasjon og EMC-samsvar i tankene.
• Planlegg lamineringsprosess og miljøtesting (UV, fuktighet, termisk sykling, vibrasjon).
• Innlemme sikkerhetslåser, brukerkontroll og forskriftsgjennomgang i systemkravene.

Konklusjon — praktiske avveininger

OMTD leverer en praktisk balanse: nesten usynlig optisk oppførsel om dagen og høy synlighet, laveffekt kartlagt utgang om natten. De tekniske avveiningene sentrerer seg om pikseltetthet versus produksjonsevne, varighet versus brukbarhet og lysstyrke kontra potensiell gjenskinn. For vellykket distribusjon, samkjør materialer, lamineringsmetode, driverelektronikk og forskriftsmessige sikkerhetsfunksjoner tidlig i designsyklusen og valider med virkelige miljø- og menneskelige faktorers testing.
